Древесный утеплитель из Германии
 |
|---|
 |
 |
 |
GUTEX Multitherm®
Влагостойкая плотная однородная плита, используется в качестве внешней изоляции наружных стен под облицовкой фасада, плиты толщиной от 100 мм также могут использоваться в качестве изоляции кровли по стропилам под ветровлагозащитой
ТОЛЩИНА в мм, ПАЗ И ГРЕБЕНЬ
ФОРМАТ
ТЕПЛОПРОВОДНОСТЬ НОМИНАЛЬНАЯ
λ (Вт/м*К) 0,039
Область применения
снаружи
внутри
заполнение ячеек
снаружи
внутри
заполнение ячеек
-
для наружной обшивки каркасных конструкций, конструкций из массива дерева и кирпича под облицовкой вентилируемых фасадов
-
изоляция под стропилами на сплошной поверхности
-
согласно DIN 4I08-I0: DADdm, Dldm, WABdm
Скачать
Преимущества
Плиты GUTEX Multitherm®
-
плиты гидрофобизированные и поэтому не чувствительны к
попаданию влаги -
до 4 месяцев могут подвергаться воздействию
атмосферных осадков -
защищают от продувания ветром
-
минимизируют вероятность возникновения мостиков холода
-
однослойные и однородные
-
обеспечивают дополнительную теплоизоляцию
-
обладают великолепными теплоаккумулирующими свойствами и обеспечивают высокий уровень защиты от жары летом
-
улучшают звукоизоляцию
-
диффузно-открытые, регулируют уровень влаги
-
изготовлены из возобновляемого сырья — древесины
-
подлежат вторичной переработке
-
биологически безопасны (подтверждено сертификатом natureplus©)
-
сделаны в Германии (в Шварцвальде)
Сертификаты качества
Монтаж
Общие указания по монтажу
-
хранить и осуществлять монтаж плит в сухих условиях
-
хранить и осуществлять монтаж плит в сухих условиях
-
рекомендуемая минимальная толщина плиты для работы
с GUTEX Thermofibre®: ≥ 60 мм -
укладывать плиты поперек несущей конструкции, плотно
друг к другу без зазоров -
не допускать образования крестового соединения плит
-
запрещается использовать повреждённые плиты
-
все места соединений с прилегающими поверхностями и
сквозными конструкциями должны быть изолированы от
продувания и попадания влаги -
нарезка плит осуществляется обычным инструментом для
работы с древесиной -
запрещается включать плиты в статические расчёты
конструкций -
следует избегать повышенного уровня влажности внутри
помещения -
производить очистку от пыли согласно предписаниям
отраслевых страховых обществ, соблюдать технические
директивы TRGS 553
Указания по монтажу на стену
-
учитывать расстояние между стойками:
при толщине плит 40 мм - расстояние макс. 62,5 см
при толщине плит 60 - 200 мм - расстояние макс. 83,5 см -
закрепить плиту сразу после укладки с помощью
обрешетки -
сдвиг соединений должен составлять минимум 30 см
-
указания по крепежу для вентилируемого фасада см. на
стр. 3 -
до 4 месяцев могут подвергаться воздействию
атмосферных осадков
GUTEX Multitherm в кровле
-
исползовать только плиты GUTEX Multitherm® ≥ 100 мм
-
максимальное расстояние между стропилами - 90 см
-
сдвиг соединений на кровле от ряда к ряду - минимум
одно расстояние между осями стропил -
запрещается ходить по плитам в промежутке между
стропилами -
закрепить плиту сразу после укладки и обеспечить ве-
тровлагозащиту (например, плитой GUTEX Multiplextop
® или соответствующеу мембраной). Изоляционную
плиту и ветровлагозащиту закрепить в стропилах с по-
мощью контробрешетки согласно статичсеским требо-
ваниям. Расчет крепежа осуществляется по запросу через техническую службу GUTEX в России. -
GUTEX Multitherm® не является несущей конструкцией
(например, при расчете снеговых нагрузок).
-

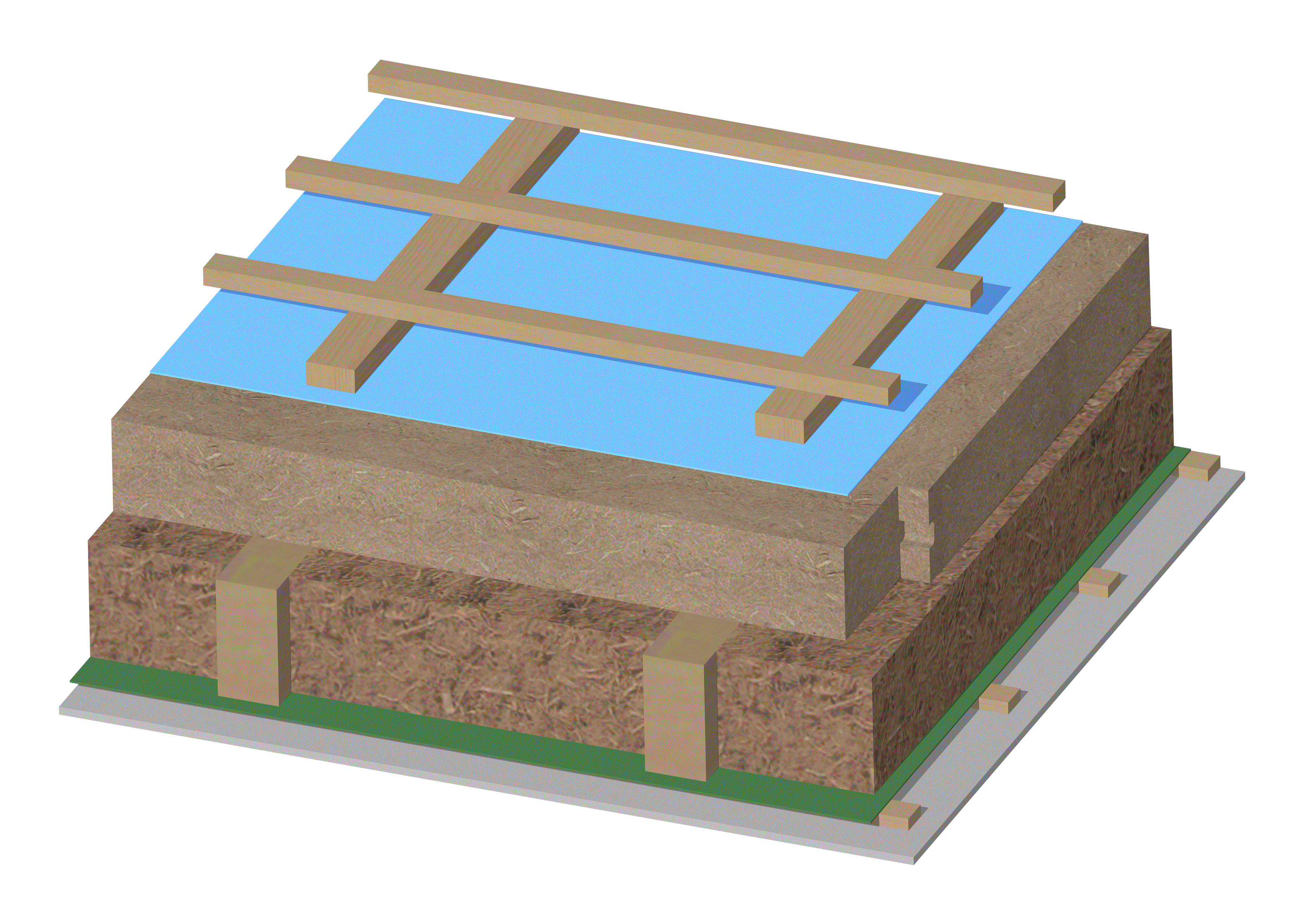

GUTEX Multiplex-top
-
GUTEX Multitherm
-
GUTEX Thermoflex/ GUTEX Thermofibre
между стропилами

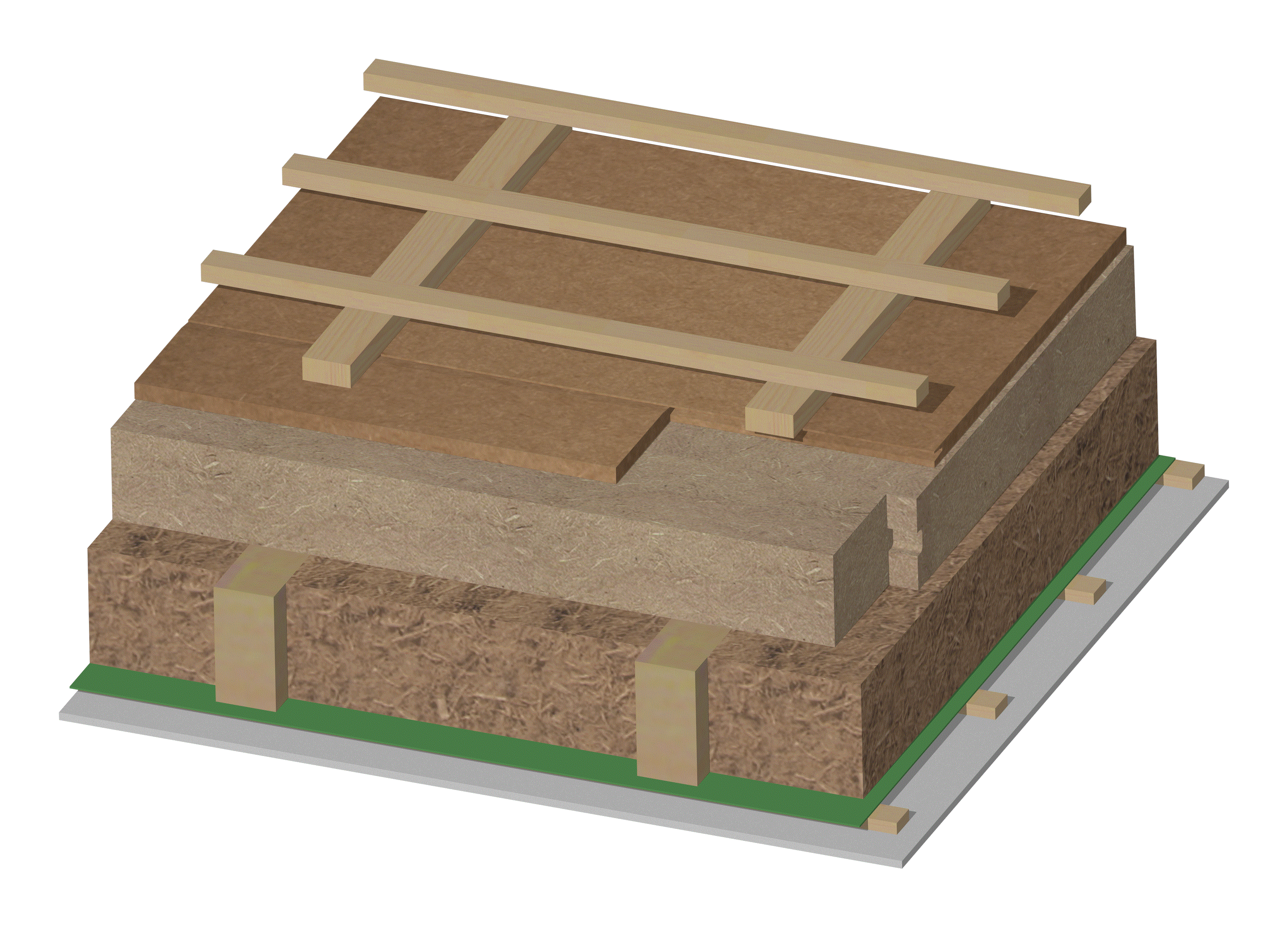

.... с ветровлагозащитной мембраной
-
Ветровлагозащитная мембрана
-
GUTEX Multitherm
-
GUTEX Thermoflex/ GUTEX Thermofibre
между стропилами
